Produk Expanstrip

Proyek Jembatan

Solusi sambungan untuk jembatan dan jalan layang yang efisien.

Proyek Jalan Nasional

Sambungan strip untuk proyek jembatan perkotaan yang padat.

Jalan Raya

Perangkat perluasan untuk jalan raya dengan lalu lintas tinggi.

Proyek Swasta

Sambungan strip untuk proyek persimpangan yang lebih aman.

Jalan Layang

Solusi efektif untuk sambungan jalan layang dan jembatan.

→

→

→

→

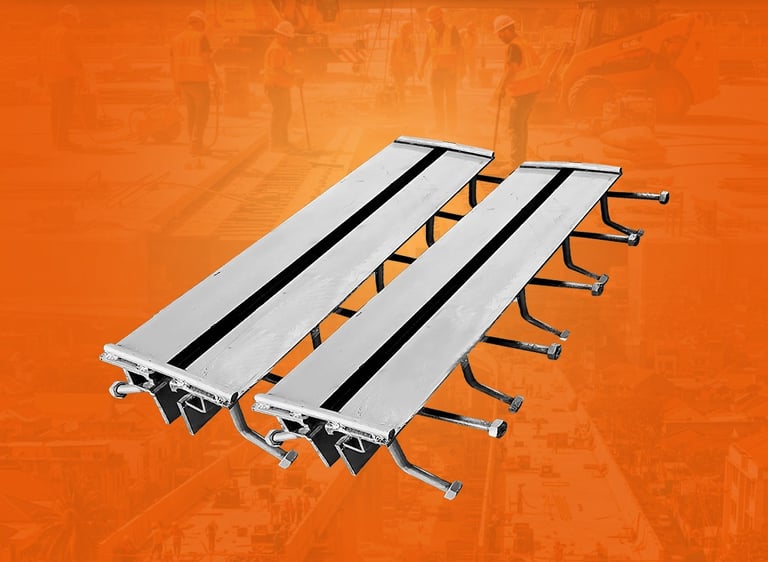

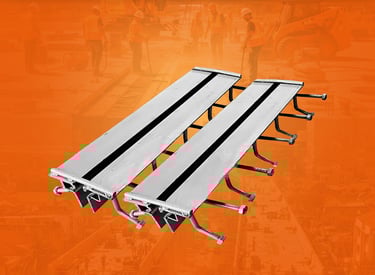

Heavy Duty

Expanstrip Stripseal Heavy Duty menggunakan profil karet elastis yang ukurannya dapat disesuaikan dengan kondisi lapangan. Komponen ini terkunci secara mekanis pada struktur baja profil khusus yang terintegrasi secara permanen. Dengan Tingkat Komponen Dalam Negeri (TKDN) mencapai 95%, produk ini menjadi solusi ideal untuk memenuhi regulasi pemerintah terkait penggunaan material lokal. Metode pemasangannya melibatkan proses pengelasan pada celah sambungan yang kemudian diperkuat dengan beton quick setting. Materialnya telah teruji durabilitasnya terhadap paparan cuaca ekstrem, radiasi UV, serta kontaminasi minyak dan zat asam.

Expanstrip Heavy Duty Joint dirancang dengan sistem konstruksi yang tangguh untuk menciptakan segel permanen pada berbagai infrastruktur seperti jembatan, gedung, dan area parkir. Selain mampu menahan beban lalu lintas berat, sistem ini secara efektif memproteksi struktur bagian dalam dari infiltrasi air, debu, dan material pasir. Desainnya yang fleksibel memungkinkan penyesuaian jarak ekspansi dengan mudah.

Tersedia dalam berbagai konfigurasi untuk mengakomodasi pergerakan multi-arah (vertikal, horizontal, transversal, dan longitudinal) dengan kapasitas sebagai berikut:

• Tipe Light Duty: Pergerakan hingga 50 mm.

• Tipe Heavy Duty: Pergerakan hingga 100 mm.

• Tipe Super Heavy Duty: Pergerakan mencapai 150 mm.

Deskripsi

Beam Profil :

SS400 90x90x9mmBeam

Profil Bracket :

SS400 40x40x10mm

Anchore :

Plain steel bars M14

Edge Anchore :

Nut M16

Electroda :

AWS E 6013/E7016

Technical Data Sheet

Cutting Process :

Plasma

Bending Process :

Press brake

Welding Process :

SMAW 2F T Joint

Spray/Dip Coating :

Galvanized

Material

Assy

Compound : NR RSS 1

Production Process : Extrusion

Proses Curing : Auto clave system

Resistance to Temperature 150°C/12 hours : Yes

Gland Rubber Seal

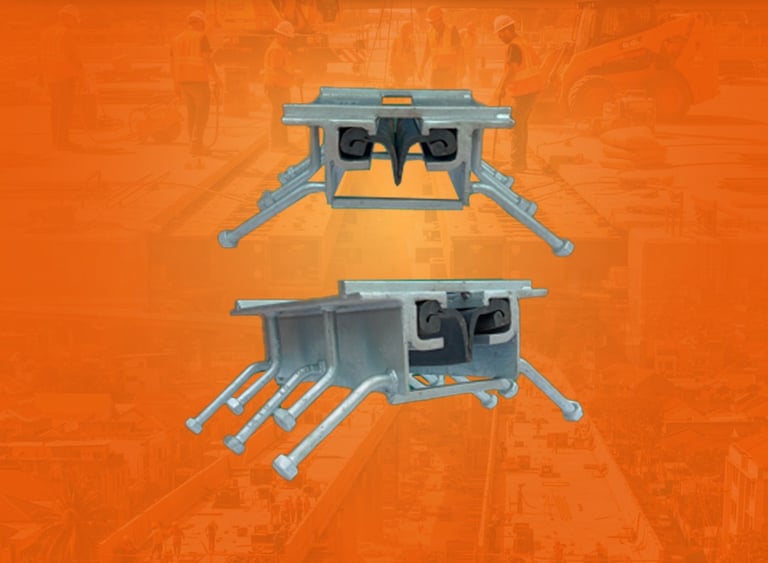

Super Heavy Duty

Expanstrip Super Heavy Duty Joint merupakan sistem ekspansi berbasis strip dengan profil yang dapat dikustomisasi sesuai spesifikasi proyek. Menggunakan mekanisme penguncian pada rangka baja permanen, sistem ini unggul dalam aspek Tingkat Komponen Dalam Negeri (TKDN) yang mencapai 95%, selaras dengan kebijakan pengadaan barang pemerintah. Tahapan instalasi dilakukan melalui teknik pengelasan pada celah sambungan, yang kemudian diperkuat dengan pengisian beton quick setting untuk memastikan stabilitas struktur.

Expanstrip Super Heavy Duty Joint menghadirkan sistem penyegelan permanen yang dirancang untuk ketahanan ekstrem pada jembatan, gedung, dan area parkir. Desainnya yang kokoh mampu memikul beban lalu lintas berat sekaligus memberikan fleksibilitas dalam pengaturan jarak ekspansi. Sistem ini bekerja secara efektif menghalau infiltrasi air, debu, dan partikel pasir yang dapat merusak integritas struktur bagian dalam.

Produk ini sangat adaptif terhadap berbagai konfigurasi teknis, mendukung pergerakan multi-arah baik secara vertikal, horizontal, transversal, maupun longitudinal dengan spesifikasi kapasitas:

• Tipe Light Duty: Toleransi gerak hingga 50 mm.

• Tipe Heavy Duty: Toleransi gerak hingga 100 mm.

• Tipe Super Heavy Duty: Kapasitas gerak maksimal 150 mm (segala arah).

Deskripsi

Beam Profil :

SS400 90x90x9mmBeam

Profil Bracket :

SS400 40x40x10mm

Anchore :

Plain steel bars M14

Edge Anchore :

Nut M16

Electroda :

AWS E 6013/E7016

Technical Data Sheet

Cutting Process :

Plasma

Bending Process :

Press brake

Welding Process :

SMAW 2F T Joint

Spray/Dip Coating :

Galvanized

Material

Assy

Compound : NR RSS 1

Production Process : Extrusion

Proses Curing : Auto clave system

Resistance to Temperature 150°C/12 hours : Yes

Gland Rubber Seal

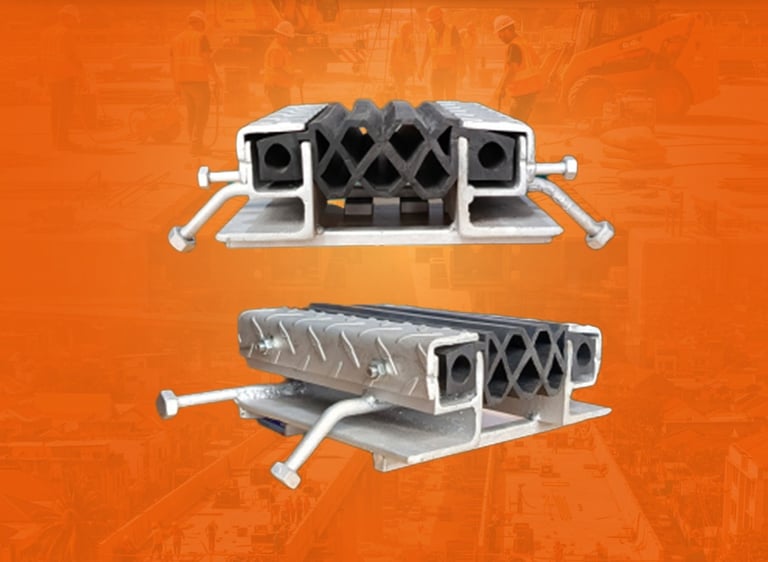

Seasmic

Demi meningkatkan keamanan infrastruktur, Stripseal Seismik hadir sebagai solusi sambungan yang adaptif terhadap berbagai jenis pergerakan struktural. Produk ini tidak hanya mengakomodasi pemuaian akibat suhu, tetapi juga memberikan perlindungan maksimal saat terjadi guncangan gempa. Sangat ideal diaplikasikan pada konstruksi jembatan dan bangunan modern untuk memastikan keandalan operasional dalam waktu yang lama.

Stripseal Seismik untuk Ketahanan Struktur Jangka Panjang

Dalam industri konstruksi modern, integritas sebuah bangunan atau jembatan sangat bergantung pada kemampuannya beradaptasi terhadap pergerakan dinamis. Stripseal Seismik kami hadir sebagai sistem sambungan ekspansi pionir yang dirancang khusus untuk memitigasi dampak beban lalu lintas intens, perubahan suhu ekstrem, hingga aktivitas gempa bumi.

Keunggulan Strategis Stripseal Seismik Kami

Kami menggabungkan rekayasa material terkini dengan desain fungsional untuk memberikan perlindungan maksimal bagi proyek Anda:

• Adaptabilitas & Fleksibilitas Tinggi: Memanfaatkan material elastomer premium yang mampu mengikuti pergeseran struktural secara presisi tanpa risiko deformasi permanen.

• Ketangguhan Beban Berat (Heavy Duty): Sinergi antara baja profil berkualitas tinggi dengan karet elastomer tangguh memastikan performa tetap prima di bawah tekanan lalu lintas berat.

• Rekayasa Penahan Gempa: Melalui desain inovatif profil honeycomb atau silang (X), sambungan ini secara efektif menyerap energi seismik untuk melindungi struktur utama dari kerusakan fatal.

• Sistem Proteksi Total: Berfungsi sebagai segel kedap yang mencegah masuknya air, debu, dan material asing ke celah ekspansi, meminimalisir risiko korosi sejak dini.

• Efisiensi Instalasi & Maintenance: Dirancang untuk pemasangan yang praktis dan kebutuhan perawatan minimal, memberikan efisiensi biaya operasional jangka panjang.

Aplikasi Luas & Terpercaya

Produk kami menjadi standar andalan pada berbagai konstruksi strategis:

• Infrastruktur Transportasi: Jembatan, jalan layang, terowongan, dan jalur rel.

• Konstruksi Gedung: Bangunan bertingkat tinggi dan area parkir modern.

Mengapa Memilih Kami?

Kami menyediakan teknologi sambungan ekspansi yang telah teruji kualitasnya di berbagai kondisi lingkungan ekstrem. Selain unggul secara teknis, produk kami memiliki Tingkat Komponen Dalam Negeri (TKDN) mencapai 95%, sebagai bentuk komitmen kami dalam mendukung kemandirian industri nasional sesuai regulasi pemerintah.

Wujudkan Infrastruktur yang Lebih Aman dan Stabil! Pastikan proyek Anda didukung oleh standar keamanan terbaik. Konsultasikan kebutuhan konstruksi Anda bersama kami dan temukan solusi yang tepat.

Deskripsi

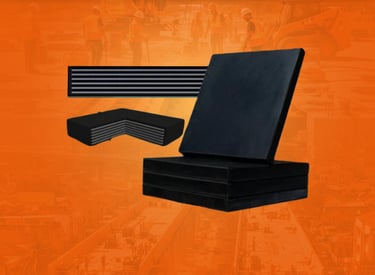

Bearing Pads

Elastomer Bearing Pad: Solusi Perletakan Struktur yang Tangguh & Adaptif

Elastomer Bearing Pad, atau yang secara teknis dikenal sebagai bantalan elastomer jembatan, merupakan komponen struktural vital yang berfungsi sebagai sistem perletakan (sendi) antara struktur atas dengan pilar penyangga. Komponen ini dirancang khusus untuk memberikan efek elastisitas yang diperlukan guna meredam beban dinamis serta mengakomodasi pergeseran struktural pada konstruksi jembatan maupun bangunan bertingkat.

Parameter Teknis & Performa Utama

Produk kami dikembangkan dengan presisi tinggi untuk memenuhi kriteria keamanan infrastruktur modern, yang meliputi:

• Manajemen Gaya Tekan Vertikal: Mengakomodasi perpindahan beban vertikal secara stabil, baik yang terjadi secara parsial maupun menyeluruh.

• Fleksibilitas Translasi Horizontal: Menjamin kebebasan gerak struktur secara mendatar untuk mencegah terjadinya tegangan berlebih.

• Kontrol Pergerakan Geser: Mengatur pergerakan geser pendulum dalam batas limit keamanan yang telah ditentukan.

• Akomodasi Bidang Luncur (Sliding Plane): Mendukung pergerakan horizontal skala besar secara halus dan konsisten.

• Isolasi & Reduksi Getaran: Berperan aktif dalam meredam vibrasi (vibration reduction) untuk menjaga kenyamanan dan stabilitas jangka panjang struktur.

Keunggulan Produk Kami

1. Material High-Grade: Menggunakan material elastomer pilihan yang tahan terhadap degradasi cuaca dan tekanan beban ekstrem.

2. Kepatuhan Regulasi (TKDN 95%): Kami bangga mempersembahkan produk dengan Tingkat Komponen Dalam Negeri mencapai 95%, mendukung penuh program pemerintah dalam penguatan industri lokal.

3. Durabilitas Teruji: Dirancang untuk memberikan masa pakai yang panjang dengan biaya perawatan yang efisien.

Klasifikasi dan Spesifikasi Teknis Elastomeric Bearing Pad

Bantalan elastomer jembatan diklasifikasikan ke dalam dua tipe utama berdasarkan struktur internalnya untuk memenuhi kebutuhan beban dan elastisitas yang berbeda:

1. Non-Laminated Elastomeric Bearing Pad (Tipe Polos)

Tipe ini merupakan bantalan yang sepenuhnya terdiri dari material elastomer tanpa lapisan penguat internal.

• Karakteristik: Umumnya diproduksi dengan tingkat kekerasan material (durometer) standar 70 Shore A.

• Penggunaan: Cocok untuk beban yang relatif lebih ringan atau pada struktur dengan kebutuhan pergerakan yang tidak terlalu kompleks.

2. Laminated Elastomeric Bearing Pad (Tipe Berlapis)

Tipe ini merupakan kombinasi antara karet elastomer dengan pelat baja penguat (reinforced metal plates) yang tertanam secara sempurna di dalam karet. Tipe ini lebih banyak digunakan karena memiliki daya tahan jangka panjang dan stabilitas struktural yang jauh lebih unggul dalam menahan beban fisik yang berat.

Ketentuan Produksi Standar Laminated Pad:

• Integritas Material: Pelat baja penguat harus tertanam sepenuhnya (fully bonded) di dalam karet untuk mencegah korosi.

• Spesifikasi Pelat Baja: Ketebalan pelat baja penguat umumnya berkisar antara 2,5 mm hingga 5 mm.

• Lapisan Pelindung (Cover): Memiliki ketebalan karet pelindung minimal 4 mm pada sisi luar.

• Interlayer Elastomer: Ketebalan lapisan karet di antara pelat baja berkisar antara 10 mm hingga 12 mm.

• Variasi Bentuk: Tersedia dalam profil persegi panjang, persegi sama sisi, maupun lingkaran (circular).

• Fitur Tambahan: Dapat dilengkapi dengan lubang angkur (anchor holes) sesuai spesifikasi teknis lapangan.

Varian Laminated Elastomeric Bearing Pad

Berdasarkan sistem pemasangannya, tipe berlapis dibagi menjadi dua jenis:

1. Standard Elastomeric Bearing Pad: Tipe standar tanpa pelat tambahan pada permukaan luar (atas dan bawah).

2. Elastomeric Bearing Pad with Anchor Plates: Dilengkapi dengan pelat baja tambahan pada permukaan atas dan bawah untuk sistem penguncian menggunakan angkur.

Metode Pengujian dan Standar Kualitas

Untuk menjamin keamanan struktur, setiap unit harus melalui rangkaian pengujian material dan pengujian fisik yang ketat, meliputi:

• Uji Material: Verifikasi kualitas dan karakteristik senyawa karet.

• Uji Beban Tekan Vertikal: Mengukur kapasitas bantalan dalam menahan beban gravitasi struktur.

• Uji Beban Geser Horizontal: Menilai kemampuan elastomer dalam mengakomodasi pergerakan lateral.

Formulasi Masterbatch (Tingkat Kekerasan)

Kami menyediakan tiga varian formulasi kekerasan material yang disesuaikan dengan kebutuhan teknis proyek:

• 50 Duro: Untuk fleksibilitas tinggi.

• 60 Duro: Standar menengah untuk keseimbangan beban dan gerak.

• 70 Duro: Untuk kapasitas beban tekan yang lebih tinggi.

Pemilihan jenis formulasi ini sangat bergantung pada dimensi, bentuk, serta standar nasional yang berlaku untuk memastikan performa maksimal pada sambungan jembatan atau gedung bertingkat Anda.

Deskripsi

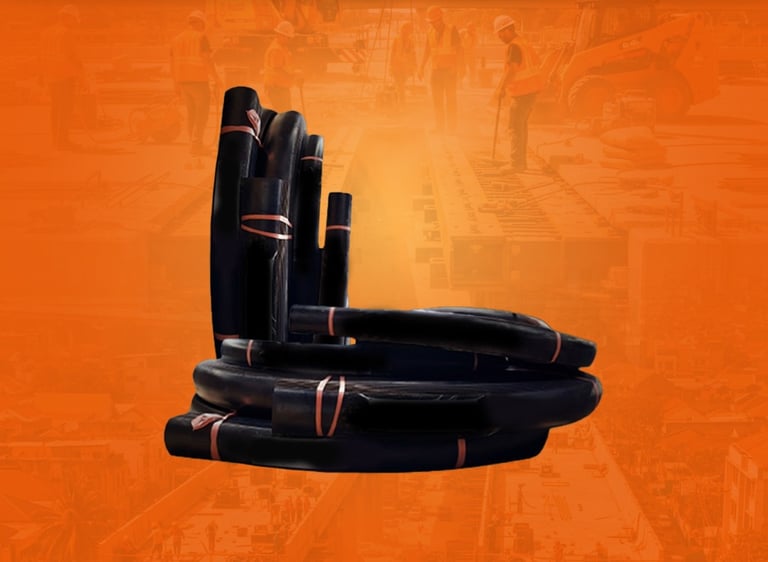

Compression seal

Compression Seal Expansion Joint merupakan sistem sambungan yang mengintegrasikan profil karet kedap air, baja siku (steel angle), dan sistem angkur yang terpasang kokoh melalui metode pengelasan pada kedua sisi girder atau pelat lantai. Sistem ini bekerja dengan memasukkan material karet elastomer yang telah dikompresi ke dalam celah sambungan, kemudian diperkuat menggunakan bahan perekat khusus (special adhesive) untuk memastikan segel yang sempurna.

Super Structure Compression Seal atau New Cut Off Joint (NCOJ) adalah solusi sambungan ekspansi yang dirancang khusus untuk mengakomodasi pergerakan struktur pada skala kecil hingga menengah. Menggunakan material seal karet dengan ketahanan abrasi tinggi serta perlindungan terhadap sinar Ultraviolet (UV), sistem ini ditempatkan di antara celah (gap) untuk meredam energi gerak pada jembatan dan bangunan secara efektif.

Aplikasi & Penggunaan

Sistem ini sangat ideal digunakan untuk sambungan pada:

• Area dengan pergerakan kecil seperti dek parkir dan struktur pracetak (precast).

• Struktur jembatan dan jalan raya dengan total ekspansi/kontraksi antar struktur hingga 350mm.

• Pertemuan antar struktur dinamis lainnya yang memerlukan penyegelan presisi.

Spesifikasi & Kapasitas Gerak (Strip Seal Expansion Joint)

Sebagai perangkat mekanis yang dibuat secara kustom, sistem ini berfungsi menutup celah memanjang maupun melintang sekaligus menahan beban lalu lintas secara berkelanjutan. Kemampuan akomodasi geraknya meliputi:

• Gerakan Horizontal: Hingga 40mm.

• Gerakan Vertikal: Hingga 20mm.

• Dukungan Multi-Arah: Efektif meredam pergerakan vertikal, horizontal, transversal, hingga longitudinal.

• Rekomendasi: Sangat disarankan untuk jembatan dengan aktivitas gerak terus-menerus dengan batas horizontal maksimal 40mm.

Produk Unggulan: COMPRESSION SEAL NCOJ GUNA Cs5545

Spesifikasi Teknis:

• Merek: Guna Cs5545

• Material Utama: Baja Galvanis & Karet Alam Premium

• Kebutuhan Celah (Gap): 30mm - 40mm

• Area Aplikasi: Jalan raya, jembatan, gedung bertingkat, area parkir, hingga konstruksi bendungan.

Keunggulan Utama Produk:

1. Kualitas Material Mutakhir: Terbuat dari 100% karet alam pilihan untuk elastisitas maksimal.

2. Durabilitas Tinggi: Memiliki masa pelayanan (service life) jangka panjang, melampaui 5 tahun.

3. Fleksibilitas Desain: Ukuran dan profil dapat disesuaikan sepenuhnya (customizable) dengan kondisi riil di lapangan.

4. Efisiensi Operasional: Proses pemasangan dan pemeliharaan sangat mudah dilakukan, meminimalkan waktu henti proyek.

5. Dukungan Lokal (TKDN): Diproduksi dengan komponen lokal mencapai 95%, memenuhi standar pengadaan pemerintah.

Deskripsi
